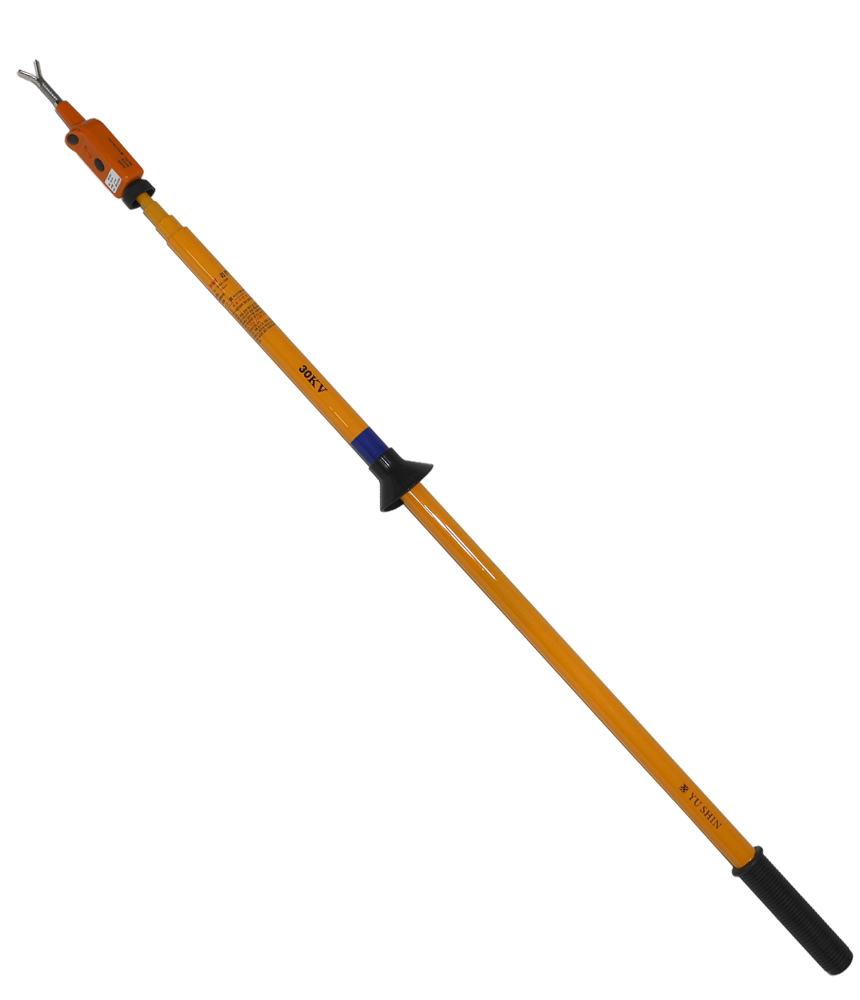

특징
-변전서 구내 전력설비 및 전차선 전력설비 충전 여부 확인 편리
-절연봉 길이를 축소하여 큐비클 및 수전설비 협소 개소에서 사용편리
- 작업현장 여건에 따라 절연봉 길이를 조절하여 사용 가능
- 검전기 검지자 Y자형 spring 구조로 개발 검출 작업시 충격완화 기능 확보
- 절연봉 만곡 개선으로 검전 작업 시 사용 편리
- 절연봉 안테나 Type 연결부 조작 button 제거로 연장 및 축소 시 사용 편리
용도
AC 35㎸ 전력설비 기기 · 선로의 충전 여부 확인 및 정전 작업시 선로의 활선, 사선여부를
음량, 발광으로 검출하기 위하여 사용
사용방법
- 사용 전 검전기 각 부분이 균열 손상 등 이상이 없는지 점검하여야 합니다.
Test button을 눌러 음향과 발광상태를 확인하여야 합니다.
발광 또는 음량 상태가 흐리거나 작을 때는 건전지를 교체 하여야 합니다.
- 절연봉 길이는 충전부 접근 한계거리를 확보한 후 손잡이 분분을 잡고 검지자를 선로에
서서히 근접 시키면서 검전하여야 합니다.
- 이때 충전된 선로와 검전기의 거리가 근접됨에 따라 감지되며, 감지 후 안전을 위해 더
이상 근접되지 않게 하여야 합니다.
- 사선 선로 검전은 각상(3상)마다 전력선에 접촉하여 확인하여야 합니다.
- Test 보-턴은 건전지 소모 상태를 확인하기 위한 것 입니다.
검전 하기 전에 충전된 선로에서 반드시 정상 동작여부를 확인 후, 검전 하고자 하는
선로를 검전하여야 합니다.
- 전력케이블 등 도체가 절연테이프로 차폐되어 있는 경우 검전이 확인되지 않으므로,
이런 경우 말단에 설치된 노출단자에서 검전 확인을 하여야 합니다.
주의사항
- 사용전압(AC 35㎸)이상 및 용도 외의 사용을 하여서는 안 됩니다.
- 검전시 고무 손잡이 이외의 곳 또는 검출부에 신체접촉을 하여서는 안 됩니다.
- 우중에는 사용하면 안 됩니다.
부득이 사용할 경우 반드시 안전조치(특고압 고무절연장갑 과 고압절연고무장화 착용 등)
를 하여야 합니다.
- 뢰 또는 개폐 써지(surge) 발생 우려가 있을 때에는 검전을 하여서는 안 됩니다.
- 중량물에 의한 충격 또는 강한 힘이 가하여 지지 않도록 관리하여야 합니다.
성능 및 규격
| 절연봉성능 | 내전압 : AC75kV / 300mm / 5분견딤 절연저항 : 2,000㏁ 이상 누설전류 : 100㎂ 이하 주수 내전압 : AC 20㎸ / 300㎜ / 1분 견딤 |
| 검전기 동작개시 전압 | 13,200V에서 20㎝ 이하 |
| 검전기 음량 | 70㏈ 이상 |
| 검전기 발광 | 8,000㏓ 밝기에서 확인 가능 |
| 절연 봉 규격(2종) | 3단 1.2m (축소 : 67cm) 4단 4m (축소 : 1.3m) |
| 사용건전 | LR44(1.5V) 3개 |
